섬유산업 제조블랙잭 용어 공정모델 실증 사례
[섬유제조공정블랙잭 용어자동화]
실증사례(1)여주티앤씨(도입기업)–하이젠RNM(공급기업)
◊참여기업개요
경북경산에위치한여주티앤씨(대표조연정)는폴리에스터복합사를고객맞춤가공방식으로생산하는섬유기업이다.합성섬유인가연사,열처리복합사를비롯해의류용섬유,리사이클제품,산업용(블라인드,신발등)섬유등다양한분야에적용할수있는섬유제품을생산하고있다.지난2019년소재·부품전문기업과강소기업에선정됐으며,2022년수출의탑3백만불탑을수상했다.
블랙잭 용어SI업체인하이젠RNM(구하이젠모터)은모터전문기업으로,제어기부문에서축적한핵심기술력을바탕으로2018년블랙잭 용어사업부를신설,부품전문기업에서블랙잭 용어제조기업으로변신했다.이어2020년자체개발한블랙잭 용어을자동화라인에직접적용하겠다는전략하에블랙잭 용어사업부내에블랙잭 용어SI팀을신설해뿌리산업,식음료산업,섬유산업등블랙잭 용어SI사업을확장하고있다.2021년산업부선정소부장정밀제어부분으뜸기업으로선정됐다.
◊대상공정의애로사항

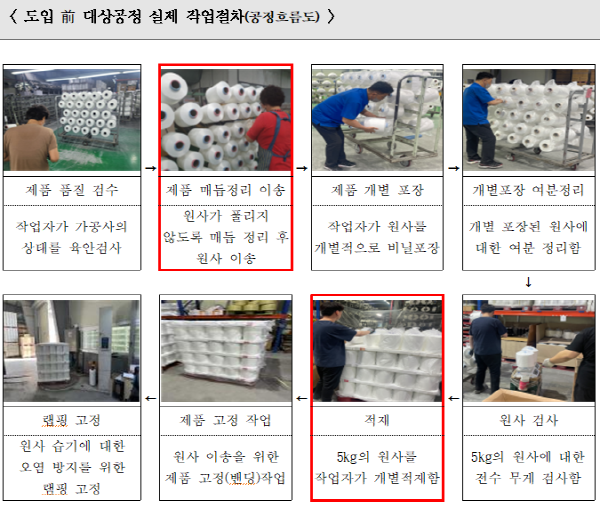

여주티앤씨의제품생산프로세스는원사가공후원사이송→원사비닐포장→원사적재→원사팔레트래핑포장→포장완료원사배출의순으로이뤄진다.
대상공정을살펴보면,작업자들은하루생산량1만7810kg을기준으로5kg제품3560여개를일일이저울에올려무게를측정하고,개별비닐포장을박스에넣는과정을반복적으로수행한다.이때문에작업자의근골격계질환발생이우려된다.또한5~6kg의중량물이동시허리를숙였다가펴는동작을반복적으로수행하면서낙하에의한찰과상,요통및디스크질환등안전사고발생우려도있다.육안판정방식으로무게를빠르게측정하는과정에서무게측정오류가생길수도있다.이밖에도제품수출시균일한품질유지의어려움,개별포장작업시오염및유해요소발생우려가제기되고있다.
◊실증사업추진
대상공정에블랙잭 용어자동화라인을구축하면,근무자의근골격계질환을초래하는단순반복작업을자동화하고,기존인력을고부가가치업무로전환해기술력을제고하고,저출산및고령화에따른노동인구감소에도대처할수있을것으로기대된다.공정불량률감소,원가절감등효과도기대하고있다.

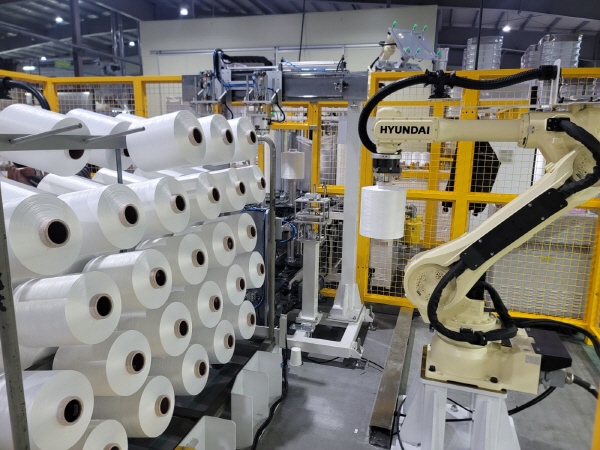

여주티앤씨는이번실증사업에서원사이송,개별비닐포장및팔레트적재,포장/배출작업에2022년개발된제품픽업이송공정모델과제품포장공정모델을도입했다.원사픽업이송공정모델은블랙잭 용어이대차에서원사를픽업해로딩/언로딩하고,겐트리시스템및트랜스퍼장비를통해원사를개별적으로이송해무게측정및정렬작업을수행하는픽업이송자동화시스템을구축하는것이다.

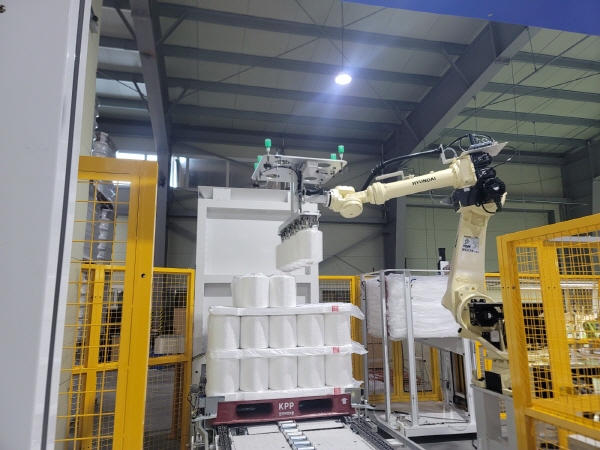

원사포장공정모델은개별적으로포장돼있는원사를특수제작된멀티그립퍼장착블랙잭 용어을이용해원사25개와스티로폼충진재,총4단의원사100개를적재하는것이다.적재된원사는제품출하를위해밴딩과랩핑후포장공정으로이동하고,생산시발생하는유해요소를차단하는포장적재자동화시스템을구축하는것이다.
공급기업인하이젠RNM은6축다관절블랙잭 용어과주변장비들을활용해원스톱라인을구현했다.제품픽업이송라인에원사개별무게측정장치와개별비닐포장장치를설치해무게오측정과비닐포장실수불량을줄였고,제품포장라인에멀티그립퍼를적용해다수의원사를한번에그립핑할수있도록했다.원사픽업이송시스템에는현대로보틱스의가반하중20kg6축다관절블랙잭 용어2대와주변장치를설치했고,원사포장시스템에는현대로보틱스의가반하중220kg6축다관절블랙잭 용어1대와주변장치를설치했다.원스톱라인구축으로원사투입,품질검사,적재,포장및배출작업을모두자동화하는성과를거뒀다.
◊기대효과
이번실증사업으로공정생산성이현재의하루평균1만7810kg에서2만kg으로개선되고,공정불량률이현재3.13kg에서2.47%로낮아지는효과를거둘수있을것으로기대된다.또한이송및포장라인투입인원을5명에서3명으로줄이고납기준수,근로환경개선,신규고객확보등도가능해질전망이다.
실증사례(2)대양,한일첨단소재,신한염직(도입기업)–포원시스템(공급기업)
◊참여기업개요
경북경산에위치한대양(대표박상수),한일첨단소재(대표한용희,차영한),그리고경기시흥에위치한신한염직(대표문창용)은공급기업인포원시스템과협력해실증사업을진행했다.
대양은1998년회사창립이후산업계에서다각도로활용되고있는HDPE재질의망을제조해95%이상수출하고있다.2017년과2018년스마트공장구축지원사업을통해원단포장시스템구축등을지원받았다.지속적으로생산자동화라인구축에힘쓰고있으며,스마트공장구축과블랙잭 용어자동화시스템도입을통해생산성및제품품질향상,고강도작업환경개선을꾀하고있다.
한일첨단소재는K2,네파,블랙야크,아디다스,코오롱스포츠등다양한스포츠웨어업체에원단을공급하고있다.특수/방수필름라미네이팅,TPU코팅,재귀반사프린팅등기능성원단을주로생산하고있다.경기도시흥에위치한신한염직은지난1993년설립되었으며,경편스판벨벳을시작으로의류와침구류에들어가는폴리에스터제품을생산하고있다.
신한염직은지난1994년설립이후직물,편조원단및의류복염색가공사업을해왔으며텐터기,래피드염색기,로터리와샤,해포기등설비를갖추고있다.2019년스마트공장고도화를통해염색실험실에서염액자동피페팅시스템과컬러샘플관리시스템을도입했다.
블랙잭 용어SI기업인포원시스템은2008년설립됐으며자동화시스템과산업용블랙잭 용어을활용해생산공정모니터링에서부터제어까지스마트팩토리구축을선도하는기업을목표로하고있다.섬유산업과염색산업을시작으로화학,페인트,화장품등다양한산업에서시스템구축실적을확보하고있다.자동화시스템,블랙잭 용어제어시스템,모니터링시스템등솔루션을갖추고있으며,최근디지털트윈및AI기술개발에힘을기울이고있다.
◊대상공정의애로사항

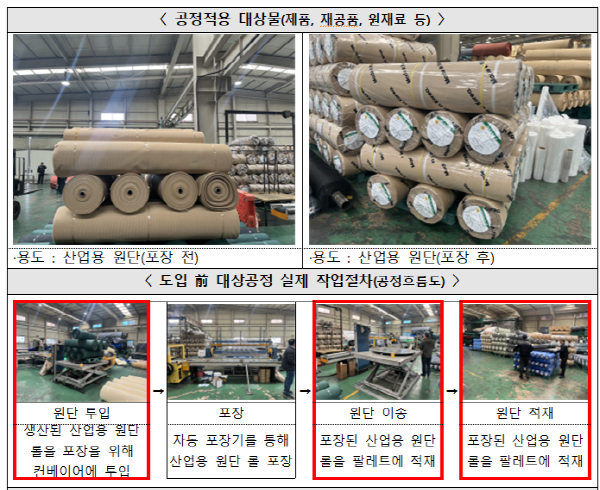

3개기업의제조프로세스는원단가공및검사후원단롤포장기투입→원단롤비닐포장→원단롤이송→원단롤팔레트적재순으로이뤄져있다.원단이송및적재공정(원단투입-포장-원단이송-원단분리-원단적재-원단정리)의가장큰문제점은무거운원단을들고옮기는작업을작업자가직접수행하고있어,작업피로도가높으며,작업자근골격계손상을유발할수있다는것이다.무거운원단의경우2명이상의작업자가공정에투입되는데,많은인력투입으로작업효율성이떨어진다.작업자실수로원단을다른팔레트에적재하는경우해당원단을다시찾는데,시간이오래걸린다.게다가잘못된원단배송으로인해기업이미지가실추될수있다.작업자가직접운반하던원단롤을산업용블랙잭 용어으로대체하면작업환경을개선할수있으며,안전사고도예방할수있다.
◊실증사업
이들수요기업과블랙잭 용어SI기업인포원시스템은실증사업을위해원단롤이송및팔레트적재작업에2019년개발된원단롤이송공정모델을도입했다.원단롤이송공정모델은작업자가직접이송/적재하던해포공정에블랙잭 용어시스템을도입해자동으로원단을이송및적재할수있는시스템을구현하는것이다.원단은팔레트에적재된상태로입고되는데,비전카메라시스템을통해원단배열을확인하고해포기에원단을투입해야한다.원단포장및적재공정에커스터마이징하여적용한모델은산업용블랙잭 용어과전용그립퍼가포장이완료된원단롤을팔레트에적재하고원단을정리한다.원단적재시원단별,바이어별,아이템별팔레트로구분해적재하고정리하는작업을수행한다.적재팔레트개수는현장상황에맞춰다양한배치가가능하고레일을이용해블랙잭 용어이이동하면서적재한다.포장현황은모니터링프로그램을통해1일포장수량을실시간확인가능한시스템구축을목표로하고있다.

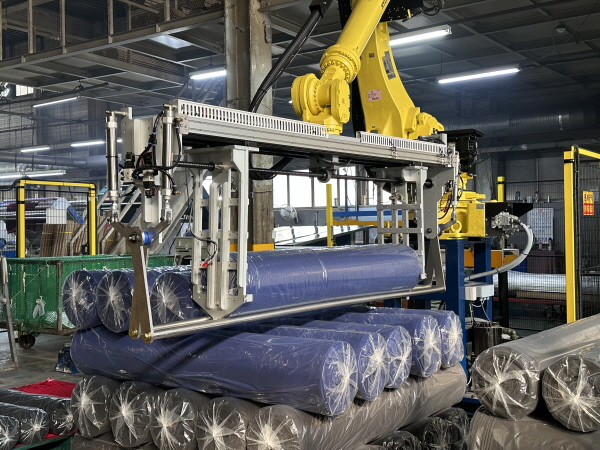

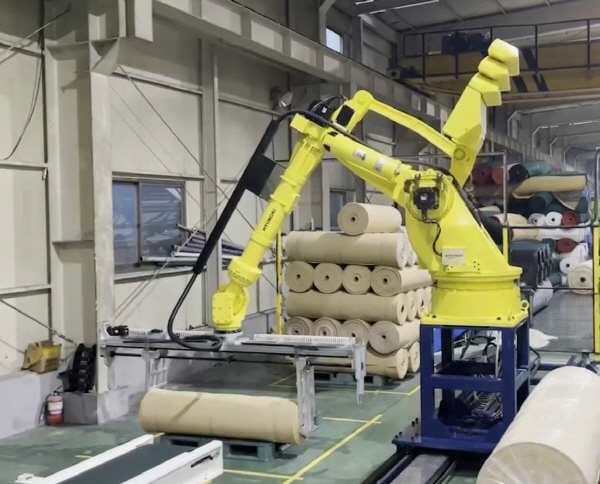

공급기업인포원시스템은다관절블랙잭 용어을도입해원단롤이송,적재공정을자동화했다.검사를마친원단롤은원단롤이송시스템의컨베이어를통해포장기로이송되고,이송된원단롤은라이다센서를통해인식된다.이어자체개발한전용그립퍼로파지후팔레트에적재한다.원단롤이송시스템은현대로보틱스의가반하중200kg~500kg6축다관절블랙잭 용어을도입해활용했다.이블랙잭 용어을활용해70kg~120kg의원단롤을팔레트에정렬및적재할수있다.
◊기대효과
이번실증사업을통해대양은공정생산성을현재의하루평균1만4401kg에서1만5000kg으로개선하고,공정불량률을현재의5%에서4.5%로낮추는것을목표로하고있다.작업자도현재3명에서2명으로줄이고,사이클타임개선,근로개선,신규고객확보등을기대하고있다.한일첨단소재는공정생산성을현재하루평균9379yd에서9800yd로개선하고,공정불량률을현재5.2%에서4.8%로낮추는것을목표로하고있다.작업자도현재3명에서2명으로줄일수있다.사이클타임개선,근로개선,신규고객확보도기대하고있다.신한염직은공정생산성을현재의하루평균1만8844yd에서2만yd로개선하고,공정불량률을현재의7.63%에서6.50%로낮추고,작업자도현재의3명에서2명으로줄인다는목표다.사이클타임개선,근로개선,신규고객확보등을기대하고있다.
한발더나아가참여기업들은섬유산업의블랙잭 용어도입성공사례실증확산을통해해외진출공장의리쇼어링효과도거둘수있을것으로기대하고있다.<끝
